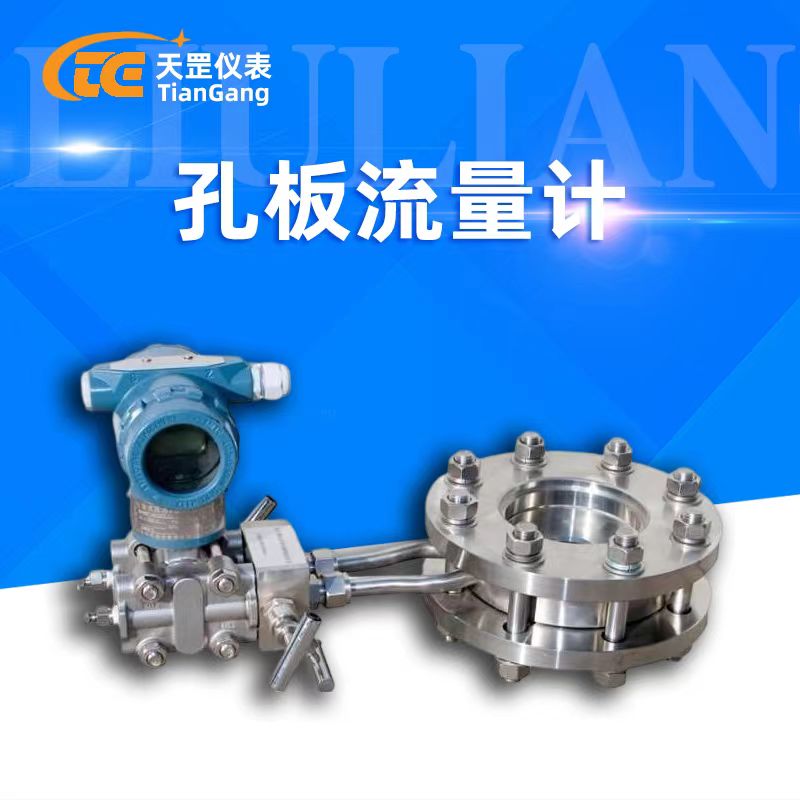

高溫蒸汽孔板流量計

產品介紹

孔板流量計有一個多孔圓盤節流整流器，安裝在管道截面上，每個孔的尺寸和分布基于特殊的公式和測試數據而制定，稱為函數孔。當流體流過圓盤函數孔時，流體被平衡整流，渦流小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程算出體積流量、質量流量。 產品詳細信息：

孔板流量計是一種節能型流量計，具有多個函數孔徑，能限度地使流場平衡整流成理想流體，是全球流體測量技術的一場革命，已廣泛用于石油、化工、冶金、電力、天然氣等行業孔板。
傳統節流技術使流體失去理想狀態，有大量壓損和動能消耗在渦流行程中。并且，隨機及紊亂的渦流干擾了測量數據的重復性和線性，導致精度低的問題。

特點：
1編制孔板流量計.精度高：對稱多孔結構，能平衡流場，降低渦流振動、信號噪聲，大幅提高流場穩定性，
使精度比孔板提高10倍，重復性達0.1%；

2. 直管段要求低：由于能穩定流場，壓力恢復又比孔板快2倍，所以直管段zui小可小于0.5D。能省去大量直管段，尤其是特殊昂貴的管道；
3.減少壓損：多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，節省相當大的運行能量成本；

4. 直接替代孔板：與孔板具有相同的使用方法和外形，因此可直接進行替換，很適合全廠能源計量改造中將孔板改為SP系列平衡流量計；

5. 耐臟污不易堵：多孔對稱的平衡設計，降低了滯留死區的形成，保證臟污介質通過多個孔；

6.測量范圍寬：zui小雷諾數可低于200，大于107；β值可選0.25-0.9；

7.長期穩定性好：由于其紊流剪切力明顯減少，大幅降低介質與節流件直接摩擦，其β值長期保持不變，儀表無可動部件，一次可長期保持穩定；

8.可測高溫高壓：工作溫度可達850℃，工作壓力可達42MPa；

9.可測復雜工況：由于其特殊的結構設計，使其具有特殊性能，可經行企業兩相介質、各種混合氣體、各種低溫氣體、漿料、多相水流、震動水流、電磁干擾介質和雙向流等測量。



技術參數：

介質：氣體、液體、蒸汽、氣液兩相、混合氣體、低溫氣體、漿料、雙向流等；

精度：±0.3%（5:1量程比）、±0.5%（7:1量程比）、±1.0%（10:1量程比）；

口徑：ф2-ф3800；

孔板流量計安裝方式：管道式、法蘭式、夾持式、方管式、矩形管式；

重復性： 0.10%；

工作溫度：850℃；

工作壓力：42MPa；

管道材質：碳鋼、不銹鋼（1Cr18 Ni9Ti）、316L；

防爆等級：隔爆型ExdIIBT2-T5；

防護等級：IP65；

量程范圍：1:10（特殊1:30）；

法蘭標準：GB/T9112-9124-2000；

輸出信號：4-20mA（對應0……量程）；

通訊方式：RS485,MODBUS,HART；

電源：24VDC±10%。

售后服務：
1、所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如產品出現任何質量問題，負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，負責維修，收取損壞部件成本費。
4.如用戶需現場服務，以zui短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。

我們的公司的產品質量優秀，價格合理，產品優越！

服務到位，一年質保，終身維護，關注我們！
