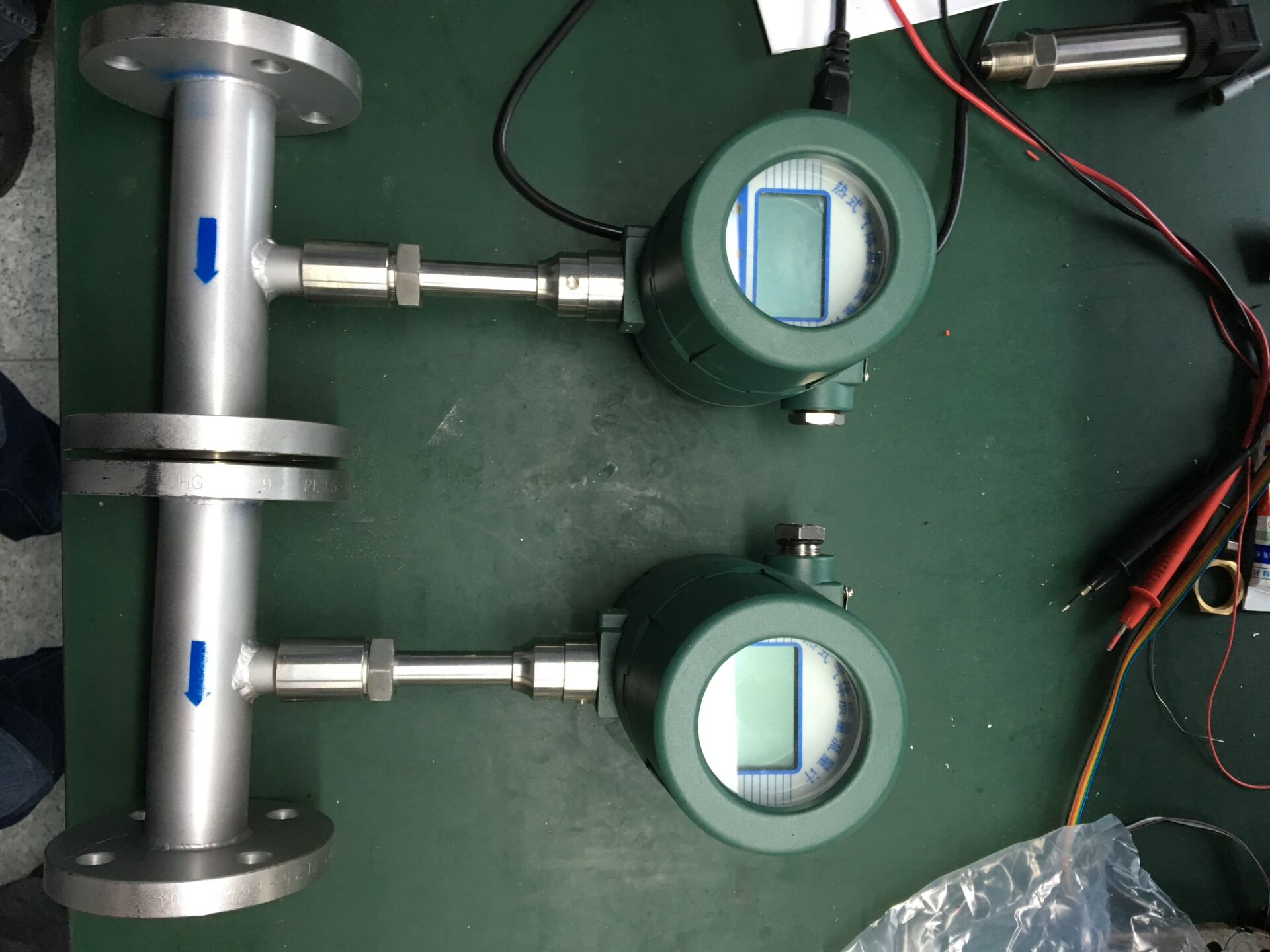

工業氧氣流量計

一、概述

廣泛用于鋼鐵廠、焦化廠、石油、化工、熱力、醫療、熱電廠、船廠、環保等行業。 熱式氣體質量流量計是的直接式質量流量計，用戶不必對壓力溫度進行補償。儀表無可動部件，壓力損失小，量程比寬，精確度高、可靠性高，安裝簡單，操作方便。

二、產品特點

1、可靠性高；

2、無活動部件；

3、無須溫、壓補償；

4、重復性好；

5、響應速度快；

6、測量精度高 。

三、技術參數

1、 流量測量準確度:±（1％R+0.5％F?S）；

2、 工作溫度范圍:-10℃～+100℃或-10℃～+200℃（高于200℃可與本廠聯系）；

3、 工作壓力范圍:插入式1.6MPa;管道式4.0MPa （插入式的壓力范圍大于1.6MPa可與本廠聯系；

4、供電電源:24VCD±10％,250mA;220VAC可選；

5、 輸出信號:4～20mA（流量），4～20mA（溫度）。 負載:500Ω 注:溫度4～20mA輸出信號屬附加功能，主要用于對煙道氣的溫度監測。

6、防爆等級:ExdⅡCT3 ；

7、通訊：用戶要求RS-485通訊功能可與本廠聯系；

8、流量積算儀:HLX-01 ；

9、環境溫度:-10℃～+40℃ ；

10、供電電源:24VCD±10％,250mA;220VAC可選；

11、輸出信號:4～20mA線性（流量）；

12、顯示位數:瞬時流量5位，累計流量12位 。

四、介質應用


1、工業管道中氣體質量流量測量；

2、煙囪排出的煙氣流量（速）測量（CEMS）；

3、鋼鐵廠中煤氣、空氣、氧氣、氮氣流量測量；

4、水泥、卷煙、玻璃廠過程中氣體流量測量；

5、制氣行業中空氣、氧氣、氮氣流量測量 ；

6、半導體芯片制作過程中氣體流量測量 ；

7、加熱通風和空調系統中的氣體流量（速）測量 ；

8、礦井下通風或排風系統中流量（速）實時檢測 ；

9、燃氣過程中空氣流量測量；

10、煅燒爐煙道氣流量測量；

11、污水處理中曝氣流的測量；

12、溶劑回收系統中氣體流量測量；

13、天然氣、火炬氣、氫氣等氣體流量測量；

14、啤酒過程中二氧化碳氣體流量測量 ；

15、燃煤鍋爐中燃燒氣體流量測量 ；

16、壓縮空氣流量測量。

五、安裝使用

1、建議：管徑≤Ø100時，選擇管道式安裝；
管徑＞Ø100時，選擇插入式安裝。
2、如果現場管道已安裝好，有沒有安裝法蘭，只能選擇插入安裝方式時，可在訂購時與廠家說明。
結構類型選擇：
1、一體型結構，即傳感器、變送器、顯示部分為一體，供電為220VAC或24VDC。顯示部分相當于一臺流量積算儀，顯示瞬時流量和累積流量，設置報警點和輸出4~20mA線性信號。
2、分體型結構，即傳感器、變送器和顯示部分分離，顯示部分為一獨立的只能流量積算儀，顯示瞬時和累計流量，設置報警點和輸出4~20mA線性信號。兩部分通過三根線連接，故變送器為三線制
