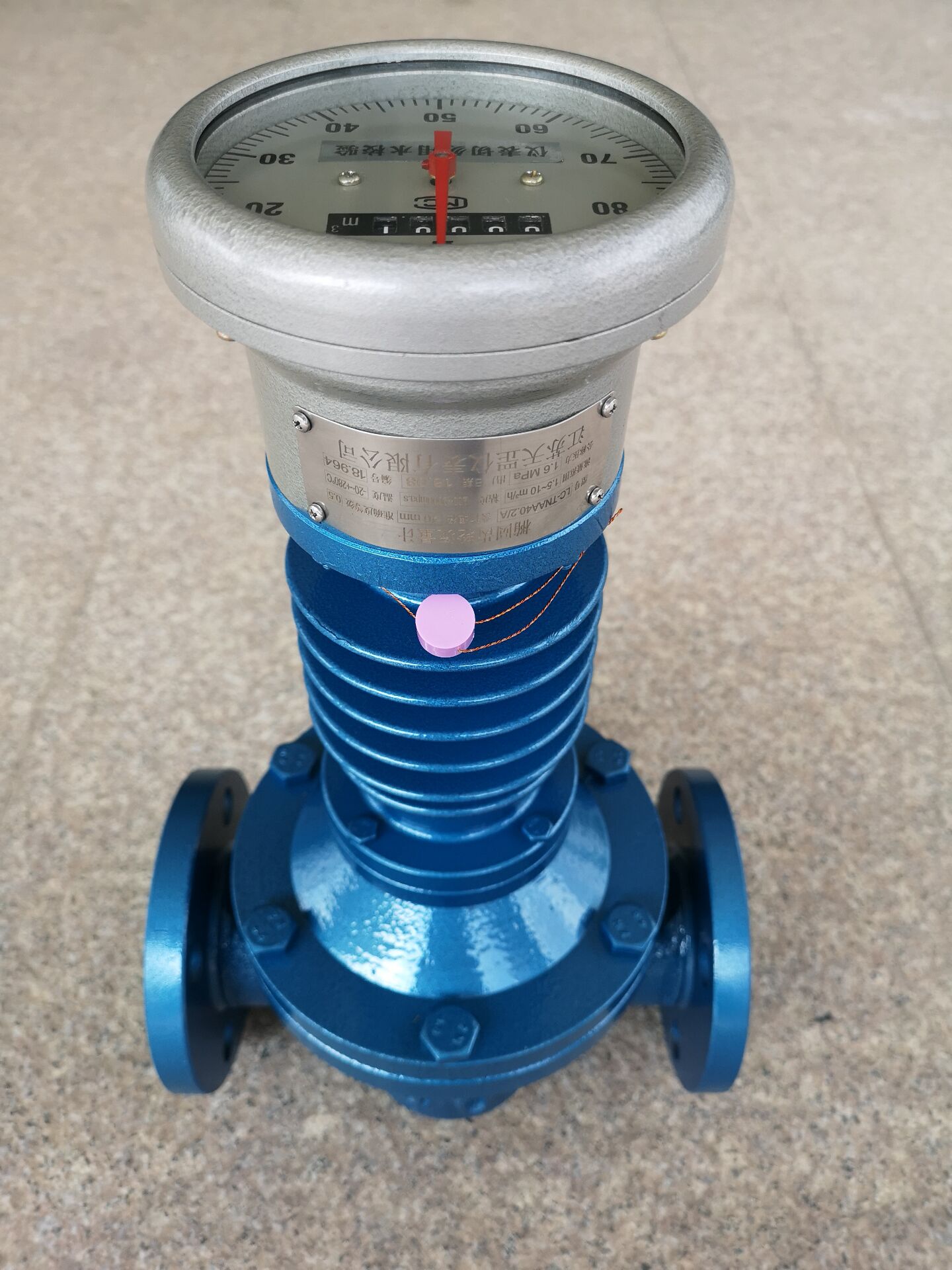

導熱油流量計
TG-LC-1712系列橢圓齒輪流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 安裝簡單，維護方便，指針式，液晶式多樣選擇，內置歸零式設計，鑄鐵，鑄鋼，不銹鋼，多種材質供您選擇。
二、測量原理圖示：
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
高粘油品用量流量表報價參數：
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
精度等級: 普通型0.5級，高精度0.2級
耐壓: 普通型1.6MPa,高壓型3.2MPa
耐溫度: 普通型＜120℃，高壓型＜200℃
制作材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝油品過濾器
在安裝前應清潔管道．若液體內含有固體顆粒，則須在管道上游加裝過濾器；流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段,。
表頭顯示： | 指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
儀表型號： | LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
測量介質： | 液體、各種油品 |
口徑規格： | 10---200 |
流量測量范圍： | 0.04-340 m3/h |
測量精度： | 0.5級 0.2級 |
被測介質溫度： | -20℃-100℃ ，zui高+200℃ |
工作壓力： | 1.6MPa 2.5MPa 6.4MPa |
輸出信號： | 脈沖、4--20mA、RS485 |
通訊類型： | RS485 |
電源： | DC12V ---DC24V |
安裝方式： | 法蘭連接、螺紋連接 |
防爆等級： | ExiaIIBT4 |
防護等級： | IP65 |
按照要求正確安裝后的流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過。
產品特點及賣點：
☆測量精度高、流量范圍寬、重復性好；
☆螺旋轉子轉動均勻、震動小、壽命長；
☆對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；
☆結構簡單，外形尺寸小，重量輕；
☆安裝容易，表前不需安裝直管段；
的安裝與使用
1安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。盡可能安裝成水平位置。
2.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3.應安裝泵的輸出端，否則也會造成儀表誤差增大。
4.周圍不應有影響儀表工作的強磁場存在。
5. 在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
