液位顯示控制儀
- 提供液位顯示控制儀液位顯示控制儀規格液位顯示控制儀介紹液位顯示控制儀價格等資料
 |

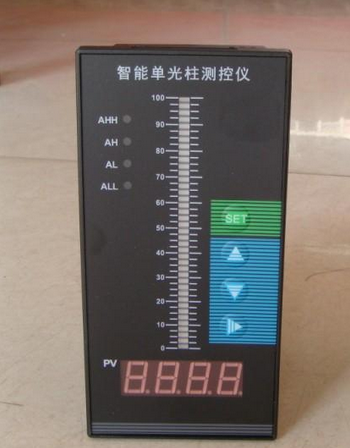

TG-YWKTG系列液位、容量（重量）顯示控制儀
一.產品概述說明：
（與各類液位傳感器配合，測量顯示液位，并根據設定的容器結構及尺寸和液體密度，計算、顯示液體體積或質量）
① 外形尺寸：160×80（橫/豎）、96×96、96×48、318×104
② 儀表電源：220V AC，（9~30）V DC
基本配置：
雙數字顯示
擴展功能：
① 增加數字顯示（不含96×48尺寸）
② 測量值光柱顯示（不含96×48尺寸）
③ 報警輸出：160×80，96×96尺寸zui多可加4點，96×48尺寸zui多可加2點
④ 變送輸出：
⑤ 外功普通電源 / 外供電源
⑥ 通訊接口：RS 485或RS 232
⑦ 打印機接口（不含打印機單元）
⑧ 臺式實驗室用儀表（318×104）
二.產品選型表
|
內容 |
代碼說明 |
|
TG-YWKTG |
雙數字顯示 |
|
外形尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
|
B— |
96(W)×96(H)×112(L) |
|
C— |
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) |
|
D— |
72(W)×72(H)×112(L) |
|
Y— |
318×104×300（W×H×L）盤裝，臺式通用 |
|
面板形式 |
H |
橫式 |
|
S |
豎式 |
|
F |
方形 |
|
顯示內容 |
2 |
液位 + 容積或重量 |
|
5 |
液位 + 液位光柱 + 容積或重量（限A-S型） |
|
6 |
液位 + 容積 + 重量（限A-H型） |
|
輸入信號 （其它輸入信號訂貨時說明） |
I |
直流電流（4~20）mA、（1~10）mA或（0~20）mA. |
|
V |
直流電壓（0~5）V、（1~5）V 、（0－10）V |
|
M |
mV信號（訂貨注明范圍） |
|
R |
電阻信號訂貨時明確信號范圍 |
|
報警點數量 |
T□ |
T0:無報警 T1~T4：1~4點報警 |
|
變送輸出 (獨立供電，全隔離。10位D/A,誤差小于±0.5％，或12位D/A,誤差小于±0.2％) |
A0 |
無輸出 |
|
A1 |
電流輸出(4~20）mA、（0~10）mA或（0~20）mA |
|
A2 |
電壓輸出(0~5）V、（1~5）V |
|
A3 |
電壓輸出(0~10）V |
|
A4 |
其它輸出 |
|
外供電源 |
B0 |
無外供電源 |
|
B1 |
外供 24V DC |
|
B2 |
外供 12V DC |
|
B3 |
外供電壓源 |
|
B4 |
外供恒流源 |
|
B5 |
其它（訂貨需注明） |
通訊接口
（獨立供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小于500μs） |
S0 |
無通訊接口 |
|
S1 |
RS-232接口 |
|
S2 |
RS-485接口 |
|
S3 |
RS-422接口 |
|
儀表電源 |
V0 |
220V AC |
|
V1 |
24V DC |
|
V2 |
其它（訂貨需注明） |
|
打印功能 （帶硬件時鐘） |
P |
P表示打印接口，不帶可省略 |
|
非標準功能 |
N |
N表示非標功能 |
|
|
|
