UFK-1浮球液位開關 |
UFK-1浮球液位開關
| UFK-1系列干簧式浮球液位控制器與電機啟動控制裝置配套，用以控制工業或民用水槽、水箱、水塔和各種酸堿、貯液槽的液位，也適用于非導電液體及含有懸浮物的介質。 | |
 特點 | |
|
1、能克服虛假液位對探測的影響。 2、內觸點面積大，惰性氣體保護。 3、能開斷高壓大電流負荷而無火花。 4、觸點燒蝕小，工作壽命長。 5、六種控制方案，適用于不同的控制系統。 | |
| 技術指標 | |
| 控制范圍 200～8000mm (超出4000mm時分節裝) 輸出信號 舌簧觸點380V AC、2A 壽命5×104次 控制介質溫度 -20～100℃ （特殊訂貨可125℃） 工作壓力 0～0.6MPa （特殊訂貨可達2.5MPa） 介質比重 ≥0.4g/cm3 控制靈敏度 10mm 介質粘度 ≤0.05Pa.S 使用環境 溫度-10～55℃ 溫度≤85%， 無強烈振動 |  |
| 工作原理 | |
|
磁性浮球隨被測液位沿測量導管作上下移動，其磁體使導管內相應位置的舌簧管瞬時切換，輸出相應的位置觸點信號，與相應的控制電路配合，即可完成注液或抽液泵的自動控制，使液位控制在規定的范圍。 位置觸點信號與報警電路配合，可做為危險液位（超上限、超下限）報警及控制用。 | |
| 結構 | |

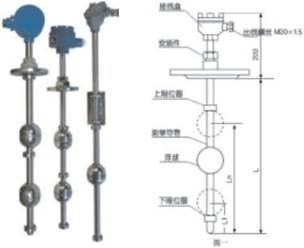

| 控制器由接線盒、測量導管、磁性浮球、信號單元和安裝件、上下限位圈等組成。（見圖一）控制器在安裝時應避免彎曲和顛震，以防損壞內部信號。 | |
| 控制方案 | |
| UFK-1系列浮球液位開關可以與液位控制箱配合使用，對1～3臺20KW以上的注液泵進行自動控制，也可自己另配控制電路。（詳見控制方案表） | |
| 型號說明 | |
| UFK-1浮球液位開關 1 進水控制 2 進水控制及上限報警 3 進水控制及上下限報警 4 排水控制 5 排水控制及下限報警 6 排水控制及上下限報警 控制方案 1 ABS或PP-R材質（-5～80℃） 2 耐酸不銹鋼 3 不銹鋼—聚四氟乙烯復合導管 導桿材質 A 法蘭安裝（GB9119-88） B 115×60安裝板 安裝方式 L 安裝高度 L1～Ln各信號點高 控制數據 UFK-1 1 2 A L=1800 L1=200 L2=1200 舉例 | |
