雷達物位計


產品概述

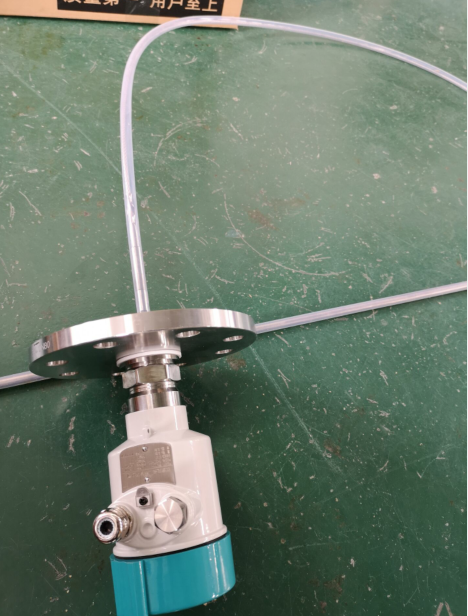

TG-LDYWJ -1712智能導波雷達物位計是一種微波物位計，它是微波（雷達）定位技術的一種運用。它是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波遇到障礙物反射，由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，zui終轉化成與物位相關的電信號。在微波物位測量設備中，使用的能量波通常是高頻電磁波。該設備使用的能量波是脈沖能量波。一般脈沖能量波的zui大脈沖能量為1mW左右（平均功率為1μW左右），不會對其他設備以及人員造成輻射傷害。

適用范圍及特點
智能雷達物位儀表用于對液體、漿料及顆粒料的物位進行非接觸連續測量，適用于溫度、壓力變化大、有惰性氣體或蒸汽存在的場合。它采用微波脈沖（PTOF）的測量方法，并可在工業頻率波段范圍內正常工作。波束能量低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
具有以下特點
1、無盲區，高精度
2、兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
3、不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響
4、安裝簡便，牢固耐用，免維護
5、輸出信號為4mA～20mA或依照HART協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件實現簡單的組態設定和編程
6、測量靈敏，刷新速度快。
7、適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃

主要技術參數
1、測量范圍： 0---45米；
2、過程連接： 螺紋 或者法蘭；
3、過程溫度： -40 -130℃ （高溫型可以達到350℃）；
4、過程壓力： -1.0 … 60 bar；
5、工作頻率： 8.4GHz；
6、波 束 角： 20°左右；
7、重 復 性： ±3mm ；
8、分 辨 率： 1mm ；
9、電流信號： 4～20mA/HART通訊協議；
10、精　　度：<0.1% ；
11、通訊接口： HART 通訊協議；
12、電　　源： 24V DC(+/-10%)/波紋電壓：1Vpp ；
13、耗 電 量： 22.5mA（max）；
14、響應時間： &ge;0.3s（根據具體情況而定）；
15、防爆認證： Exia II CT6 ；
16、外殼保護等級： IP68；
17、兩線制接線： 供電和信號輸出公用一根兩芯線；
18、電纜入口： 兩個M20ⅹ1.5（電纜直徑5 &hellip; 9mm）。

型號規格
