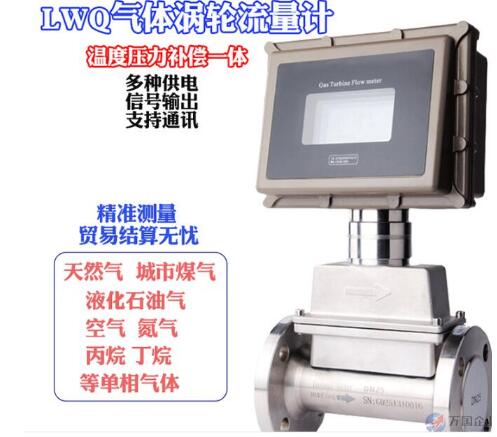

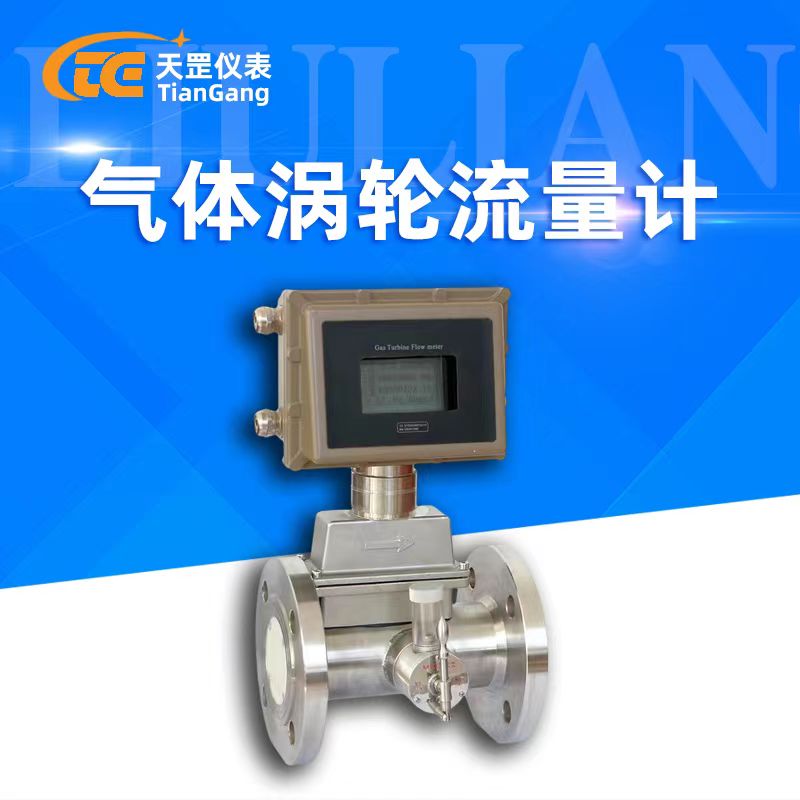

氣體渦輪流量計
|
氣體渦輪流量計
一、概 述
TG-LWQ-1712型氣體渦輪流量計是吸取了國內外流量儀表技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行開發的高精度、高可靠性的氣體計量儀表，具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DTG等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
二、產品特點
·合金渦輪，具有更高的穩流和耐腐蝕作用
·進口專用軸承，使用壽命長
·計量室與通氣室隔絕，保證了儀表的安全性
·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可
達0.6m3/h
·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
三、技術參數
| 執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
| 儀表口徑（mm)及連接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 |
| 精度等級 | ±1.5%R（±1%R需特制）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 儀表材質 | 表體：304不銹鋼或鑄鋁 葉輪：防腐ABS或鋁合金 轉換器：鑄鋁 |
| 使用條件 | 介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa |
| 工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 當電壓低于2.0時出現欠壓指示 |
| 整機耗能 | 外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。 |
| 信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
| 通訊輸出功能 | RS485通訊 |
| 實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
| 信號接線口 | 內螺紋M20×1.5或其他 |
| 防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
| 防護等級 | IP65 |
四、測量范圍及工作壓力
| 公稱通徑 （mm） | 型號 | 標準量程 （m³/h) | 擴展量程 （m³/h） | 常規耐壓等級 （Mpa） | 特制高壓等級 （Mpa） | 安裝方式 | ||
| DN20 | LWQ－20 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭 |
| DN25 | LWQ－25 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN32 | LWQ－32 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭 |
| DN40 | LWQ－40 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN50 | LWQ－50 | A1 | 6-65 | B1 | 5-70 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－50 | A2 | 10-100 | B2 | 8-100 | ||||
| DN65 | LWQ－65 | A | 15-200 | B | 10-200 | 1.6 | 2.5,4.0 | 法蘭 |
| DN80 | LWQ－80 | A1 | 13-250 | B | 10-160 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－80 | A2 | 20-400 | 法蘭 | |||||
| DN100 | LWQ－100 | A1 | 20-400 | B | 13-250 | 1.6 | 2.5 | 法蘭 |
| LWQ－100 | A2 | 32-650 | 法蘭 | |||||
| DN125 | LWQ－125 | 1 | 25-700 | B | 20-800 | 1.6 | 2.5 | 法蘭 |
| DN150 | LWQ－150 | A1 | 32-650 | B | 80-1600 | 1.6 | 2.5 | 法蘭 |
| LWQ－150 | A2 | 50-1000 | 法蘭 | |||||
| DN200 | LWQ－200 | A1 | 80-1600 | B | 50-1000 | 1.6 | ______ | 法蘭 |
| LWQ－200 | A2 | 130-2500 | 法蘭 | |||||
| DN250 | LWQ－250 | A1 | 130-2500 | B | 80-1600 | 1.6 | ______ | 法蘭 |
| LWQ－250 | A2 | 200-4000 | 法蘭 | |||||
| DN300 | LWQ－300 | 1 | 200-4000 | B1 | 130-2500 | 1.6 | ______ | 法蘭 |
| B2 | 320-6500 | 1.6 | ||||||
五、產品分類
| 產品圖片 |  |  |  | ||
| 儀表型號 | LWQ-N | LWQ-A | LWQ-B | LWQ-C | LWQ-D |
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈沖 |
| 供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%+鋰電池 |
| 精度等級 | 2.5～1.5級 | 1.5～1.0級 | 1.5～1.0級 | ||
| 測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
| 顯示器 | 無 | 有 | 有 | ||
| 溫壓補償 | 無 | 無 | 有 | ||
| 通訊接口 | 無 | 無 | RS485 | ||
| 實時記錄 | 無 | 無 | 有 | ||
| 儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | ||
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
| 防護等級 | IP65 | IP65 | IP65 | ||
| 整機功耗 | < 1W | < 1W | < 1W | ||
| 儀表通經 | DN25～DN300 | DN25～DN300 | DN25～DN300 | ||
| 安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
| 介質溫度 | -20℃～80℃ | -20℃～80℃ | -20℃～80℃ | ||
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | ||
五、產品選型
| 型號 | 說明 | ||||||
| TG-LWQ-1712 | □ | —□ | □ | /□ | /□ | /□ | |
| 儀表 類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | |||||
| A | 變送器型：+24V供電，輸出二線制4～20mA | ||||||
| B | 智能型：鋰電池供電，現場顯示無信號輸出 | ||||||
| C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | ||||||
| D | 全智能型：溫壓補償一體化，現場顯示并遠傳信號 | ||||||
| 公稱通徑及 量程范圍 | 25 | DN 25mm | |||||
| 40 | DN 40 mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65 mm | ||||||
| 80 | DN 80 mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125 mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
| 量程范圍 | W(x) | 擴展量程范圍，請參照Px頁表2選擇 | |||||
| S(x) | 標準量程范圍，請參照Px頁表2選擇 | ||||||
| 表體材質 | S | 不銹鋼 | |||||
| L | 鋁合金 | ||||||
| 機芯材質 | S | 防腐ABS | |||||
| L | 鋁合金 | ||||||
| N | 無特殊結構 | ||||||
| A | 氧氣專用 | ||||||
| B | 壓縮空氣專用 | ||||||
例：選用一臺不銹鋼材質，溫壓補償一體化氣體渦輪流量計來測量氧氣，用戶工況測量范圍為3-50m3/h,型號為：LWQ-D-40W1/S/S/A
