液位變送器
|
液位變送器
| 用途 | |

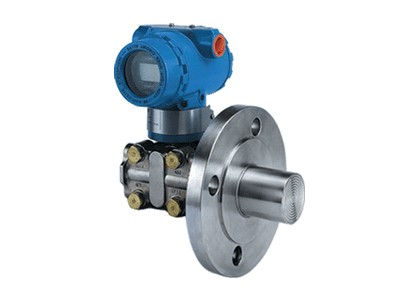

TG-BSQ-1712液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸 出。 Lt型液位變送器采用標準的法蘭進行安裝聯接。 | |
| 通用技術性能和參數 | |
| 輸出信號：4～20MA.DC二線制（模擬） 二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能） 供電電源：12～45V.DC(詳見負載特性圖) 負載特性： | |
 | |
| 量 程 比：10：1或100比1 電源影響：<0.005%輸出量程> 負載影響：電源穩定時，無負載影響。 測量精度：調校量程的±0.1%，±0.2（標配精度為±0.2%，若選擇其他精度請在訂貨選 型時注明。） 阻 尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。 啟動時間：<2秒，不需預熱 工作環境：環境溫度 -29～93℃（模擬放大器） -29～75℃（數字/智能放大器） -29～65℃（帶顯示表頭） 環境濕度 0～95% 防護特性：防護能力 IP65 防爆類型：隔爆型 Exd II BT4-6 本安型 Exia II CT5 靜壓影響：DP類零位誤差：對于14MPa,±0.1%zui大量程限值或±0.25%zui大量程限值 (量程代號為3),在管道壓力下通過調零給予校正。 HP類零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。 電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。 指示表(%)：液晶數顯 精度±0.2% 振動影響：任何方向200Hz振動時，±0.05%/g。 安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。 重 量：3.9Kg（不包括附件） | |

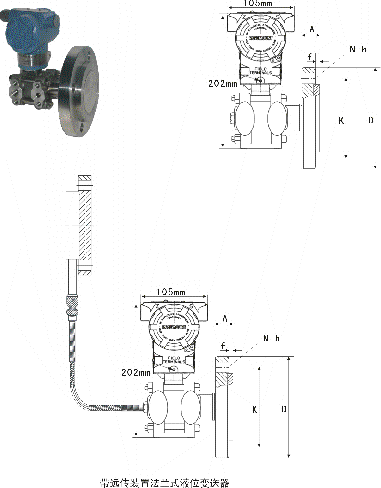

| 典型產品外形尺寸 | |
 | |
| 法蘭聯接尺寸表 | |
| 單位：mm | |
| 法蘭規格外形尺寸安裝尺寸插入筒尺寸代號通徑壓力等級外徑 D凸面直徑 d厚度 A凸面高 f分布圓 K螺孔數 n直徑 h螺栓 f直徑 B凸出長度 L2A12"150Lbφ152φ92235.5φ120.64φ19M16暫供 φ600 (0") 50 (2") 100(4") 150(6")2A3300Lbφ16526φ12782A6600Lb313A13"150Lbφ191φ12727.5φ152.44φ19M16φ773A3300Lbφ21032.5φ168.38φ23M203A6600Lb37.54A14"150Lbφ229φ15728φ190.5φ19M16φ954A3300Lbφ25433.5φ200φ23M204A61600Lbφ27343.5φ216φ25M22 | |
| TG-3051LT型法蘭式液位變送器選型 | |
| TG-3051LT型法蘭式液位變送器 | |
| 代號測量范圍 （KPa）3 4 5 60 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 | |
| 代號輸出形式E SF S4～20mA.DC 模擬放大器，線性輸出 4～20mA.DC 數字放大器，帶4位數字顯示 4～20mA.DC 智能放大器，并采用HART協議通訊 | |
| 代號負壓側容室和接頭材質負壓側排氣／排液閥材質負壓側隔離膜片材質12 22 23 24 25 33 35碳鋼 316鋼 316鋼 316鋼 316鋼 哈氏合金C 哈氏合金C316鋼 316鋼 316鋼 316鋼 316鋼 哈氏合金C 哈氏合金C316L鋼 316L鋼 哈氏合金C 蒙耐爾合金 鉭 哈氏合金C 鉭 | |
| 代號正壓側隔離膜片材質正壓側接液密封面材質A B C N V H316L鋼 哈氏合金C 鉭 鎳200 蒙耐爾合金 鈦平法蘭式與遠傳膜片 相同材料 凸法蘭式均為316鋼 | |
| 代號安裝法蘭通徑2 3 4通徑2" 通徑3" 通徑4"注：供貨產品的密封面為RF型突面式。根 | |
| 代號壓力等級據需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型環連接面式。1 3 6150Lb或PN10/16bar 300Lb或PN25/40bar 600Lb或PN64bar | |
| 代號灌充液L S低粘度硅油 －60～150℃ ρ=0.93 普通硅油 －45～250℃ ρ=0.96 | |
| 代號膜片凸出長度（mm）0 2 4 60 （平膜片形式） 50（2"） 100(4") 注：可供非系列長度。 150(6") | |
| 代號選用件S M3 d I負壓側帶一個遠傳裝置 數顯指示表 4位LCD數字顯示 隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5注：“□” 內填入毛細管長度代號：05（1.5米）、10（3米)或15（4.5米），一般負壓側提供扁平式。 | |
 | |
| TG-3051LT 4 E 23 B 3 A 1 L 0 S15 M1 0～25KPa | |
